Présentation générale

L'évaporateur est une composante cruciale des systèmes de réfrigération, présents dans les réfrigérateurs, les climatiseurs et les congélateurs. Il joue un rôle vital dans le cycle de réfrigération en absorbant la chaleur de l'intérieur de l'enceinte de l'appareil pour refroidir son contenu.

Fonction de la pièce

La fonction principale de l'évaporateur est de transformer le réfrigérant de l'état liquide à l'état gazeux. Le réfrigérant liquide, sous basse pression, passe dans l'évaporateur, où son changement d'état absorbe la chaleur ambiante de l'intérieur de l'appareil. Ce processus provoque l'évaporation du réfrigérant en gaz, refroidissant ainsi l'intérieur du réfrigérateur ou du climatiseur. Le réfrigérant gazeux est ensuite aspiré par le compresseur pour être pousé dans le condenseur afin renouveler le cycle.

Exemple d'utilisation

Un exemple typique d'utilisation de l'évaporateur se trouve dans un réfrigérateur domestique. L'évaporateur est généralement situé à l'intérieur du compartiment de congélation ou à l'arrière de l'intérieur du réfrigérateur. Lorsque l'appareil fonctionne, l'air chaud à l'intérieur du réfrigérateur passe sur les serpentins de l'évaporateur, où il est refroidi avant de recirculer dans le compartiment.

Principe de construction

Matériaux utilisés

Les évaporateurs sont généralement fabriqués en aluminium ou en cuivre, des matériaux qui offrent une excellente conductivité thermique. Ces matériaux permettent un transfert efficace de chaleur entre l'air à l'intérieur de l'appareil et le réfrigérant.

Types d'évaporateurs

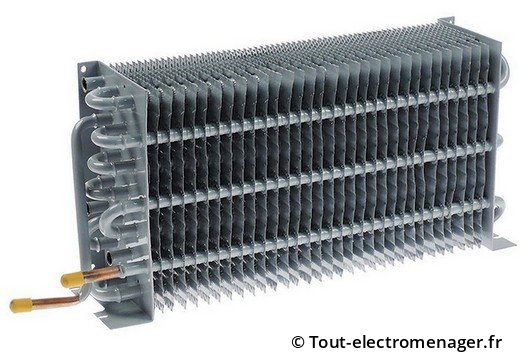

Évaporateur à serpentin : Le type le plus courant dans les appareils commerciaux tels que les armoires réfrigérées et les climatiseurs domestiques. Les serpentins de l'évaporateur sont disposés de manière à maximiser la surface de contact avec l'air qui est forcée par ventilation.

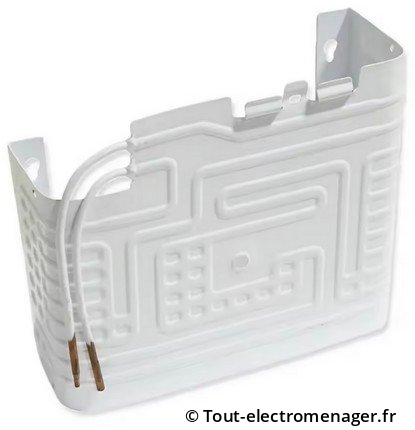

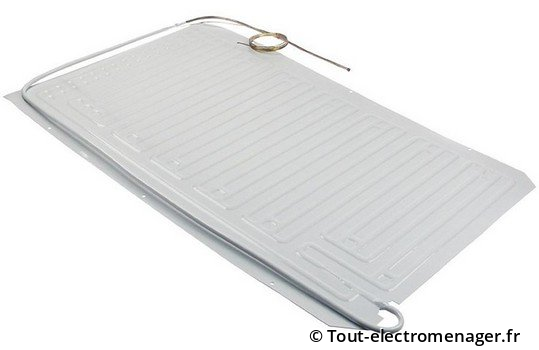

Évaporateur à plaques : Utilisé principalement dans les appareils domestiques. L' évaporateur est constitué de plaques en aliminium post formées, collée entre elles lesquelles circule le réfrigérant. Cette plaque peut ensuite être cintrée de manière adéquate. Cela offre alors une grande surface d'échange thermique.





Symptômes et diagnostic

En fonctionnement

1. Température inadéquate : L'évaporateur doit être givré sur toute sa surface, à défaut une anomalie dans le cycle de compression est présente.
2. Formation de givre excessive : La présence de givre est normale, mais ne doit par être supérieure à 5 mm. Au délà un soucis peut être présent notamment au niveau dégivrage automatique.
3. Fuites d'eau : C'est l'eau de dégivrage qui s'écoule de l'évaporateur. Elle doit être récupérée dans un bac prévu à cet effet.
4. Bruits inhabituels : Gargouillis, sifflements, claquements peuvent de faire entendre en fonctionnement normal.

Diagnostic

Pour diagnostiquer un problème avec l'évaporateur, un technicien peut procéder comme suit :

1. Inspection visuelle : Trop de givre, pas du tout ou bloc de glace localisé sont symptômes d'une panne.
2. Test de fuite : Utiliser un détecteur de fuite pour vérifier la présence de fuites de réfrigérant.
3. Vérification du flux d'air : S'assurer que rien n'obstrue le flux d'air autour de l'évaporateur.
4. Impact ou orifice: Un trou d'ans l'évaporateur indique qu'il faille le réparer.

FAQ – L’évaporateur pour électroménager

Qu’est-ce qu’un évaporateur ?

L’évaporateur est l’échangeur thermique situé à l’intérieur des appareils de froid (réfrigérateurs, congélateurs, vitrines réfrigérées). C’est lui qui absorbe la chaleur présente dans la cuve grâce au fluide frigorigène, permettant ainsi de produire du froid.

À quoi sert-il exactement ?

Il abaisse la température de l’air intérieur en transférant la chaleur vers le circuit frigorifique. Sans évaporateur en bon état, le réfrigérateur ou le congélateur ne peut pas conserver correctement les aliments.

Quels appareils utilisent un évaporateur ?

On le retrouve dans les réfrigérateurs, congélateurs, combinés réfrigérateurs-congélateurs, mais aussi dans certains équipements professionnels comme les armoires frigorifiques ou les chambres froides.

Quels sont les signes d’un évaporateur défectueux ?

Formation excessive de givre ou de glace sur les parois

Température qui ne descend plus suffisamment

Zone froide limitée à une seule partie de l’appareil

Bruits inhabituels liés à une fuite de fluide ou un givrage anormal

Peut-on réparer un évaporateur ?

Un évaporateur percé ou obstrué ne peut généralement pas être réparé. Son remplacement est nécessaire, et cette opération doit être réalisée par un technicien frigoriste car elle implique une manipulation du fluide frigorigène.

Comment entretenir un évaporateur ?

Dégivrer régulièrement l’appareil s’il n’est pas équipé d’un système automatique

Nettoyer les parois internes pour éviter l’accumulation de poussières ou de givre

Vérifier l’état du ventilateur (dans le cas d’un système ventilé)

Quels problèmes peut-on éviter avec un évaporateur en bon état ?

Un évaporateur bien entretenu permet de garantir une température homogène, de limiter la consommation électrique et de prolonger la durée de vie du compresseur et de l’ensemble du système de froid.
